Sanitair paviljoen
Realisatie van een vrijstaand sanitair paviljoen aan het bezoekerscentrum van het Provinciedomein De Gavers. Het gebouw werd ontworpen als een compacte, cirkelvormige constructie met een duidelijke scheiding tussen binnen- en buitenafwerking. Door de gekozen geometrie en schaal was een hoge mate van maatvastheid vereist. Afwijkingen in positionering of uitlijning zouden onmiddellijk zichtbaar zijn in het afgewerkte resultaat.
De uitdaging

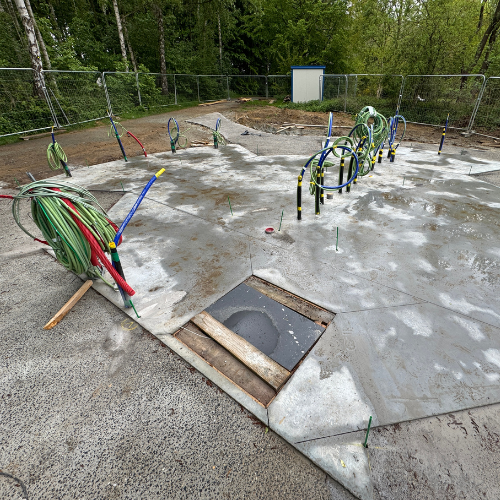

De cirkelvormige plattegrond vormde de kern van de technische complexiteit. De betonvloer kreeg een verschillende afwerking aan de binnen- en buitenzijde, waardoor de exacte positionering van de scheidingslijn bepalend was voor het visuele eindresultaat.
Terwijl de grondwerken liepen zat de houten skeletbouw reeds in productie. Er moest dus met zekerheid kunnen gezegd worden dat alle lijnen en leidingen correct geplaatst waren alvorens de plaatsing van de houtskeletbouw kon plaatsvinden.
De oplossing

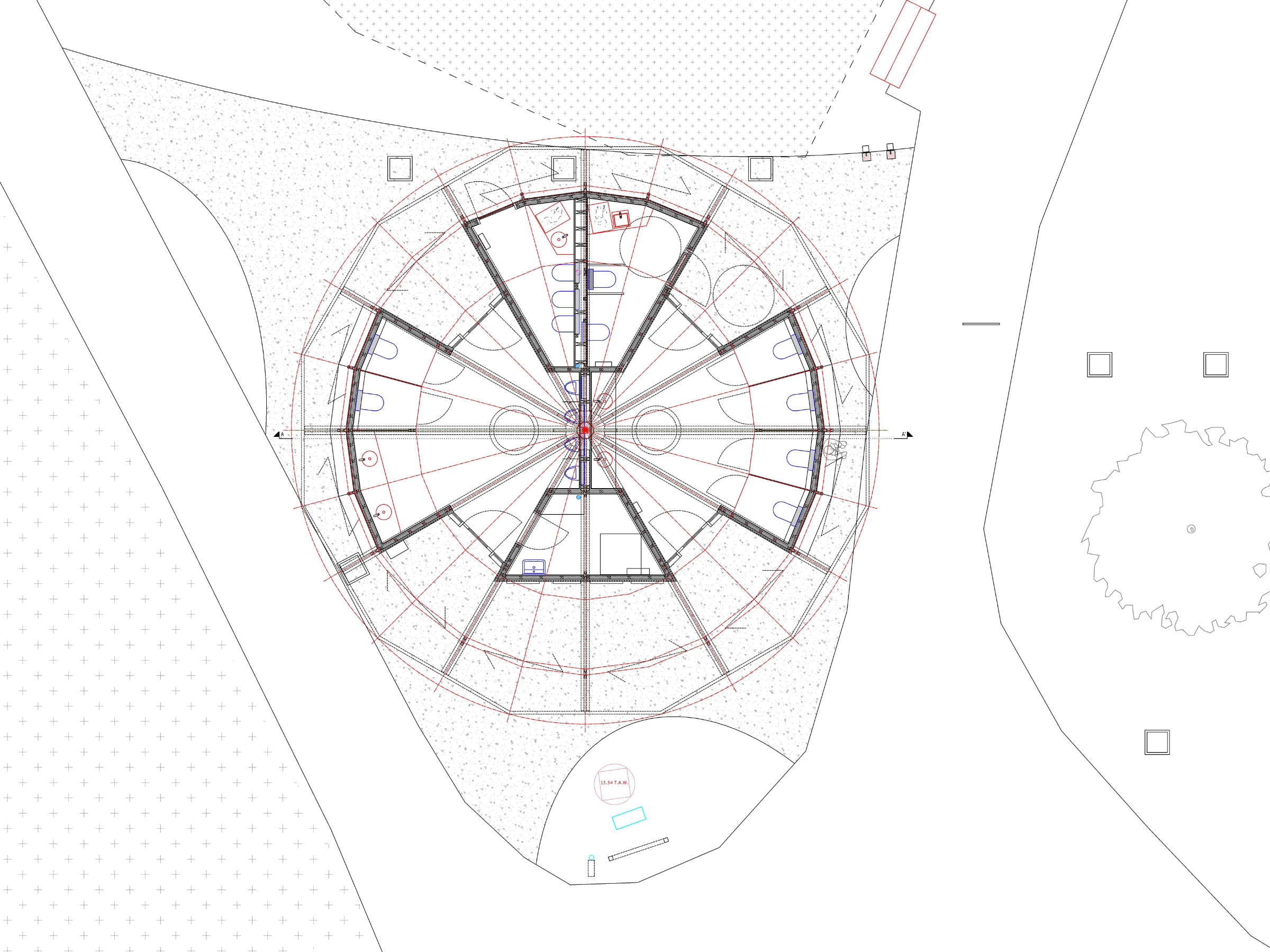

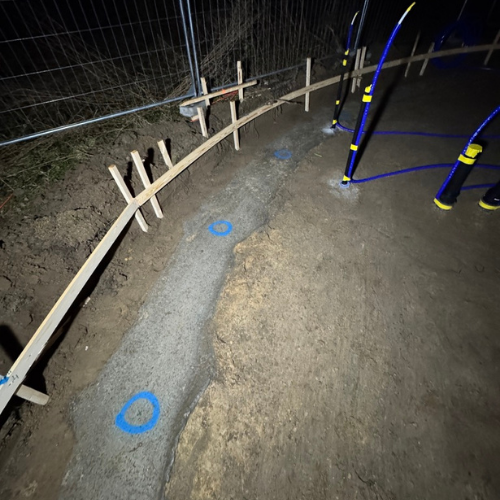

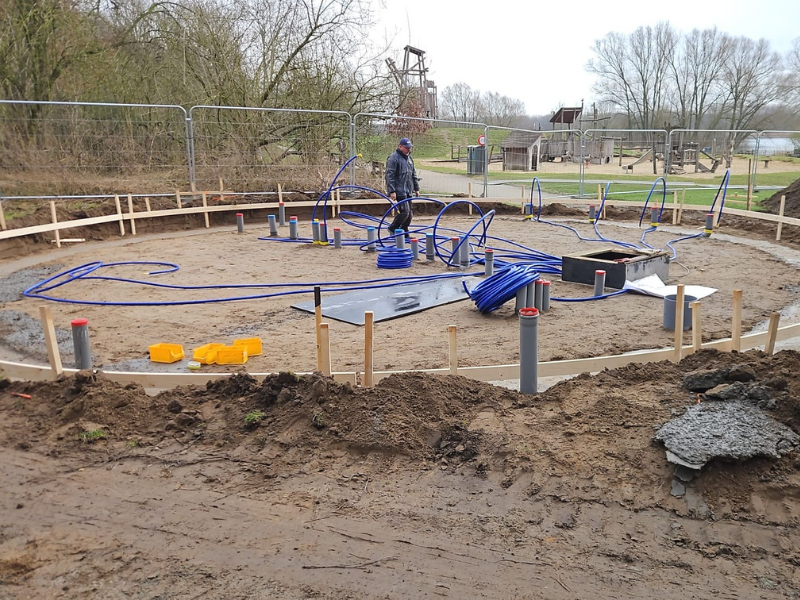

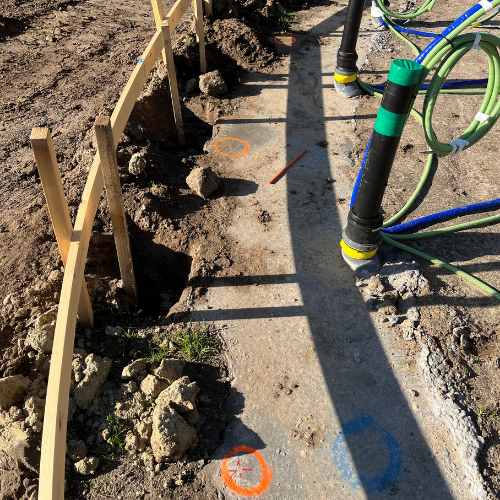

De betonvloer werd uitgezet door middel van assen op houten bruggen en snijpunten op de funderingszool. Om alles overzichtelijk en leesbaar te houden werden de assen benoemd. Waarom de 2? Met de snijpunten was het voor Terram stukken makkelijker om hun bekistingen te plaatsen op de correcte plaats. De assen werden uitgezet om het in élke fase, dus ook bij de plaatsing van het houtskelet, mogelijk te maken een precieze as te kunnen afspannen om op verder te werken.

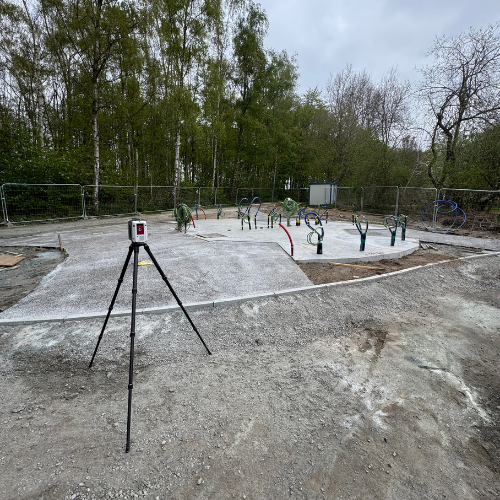

Nadien werd een controlemeting gedaan met 3D-scanning om alles in kaart te brengen. Hiermee kon afgetoest worden of in het atelier nog aanpassingen nodig waren aan het prefab houtskelet. De resultaten hiervan werden op het ontwerp geplaatst ter vergelijking.
