Meesters in 3D-scanning
Bureau Buyle gaat verder dan traditionele landmeters. Dankzij onze kennis op vlak van 3D-scanning kunnen we een totaaloplossing aanbieden.
De voordelen van 3D-scanning bij Bureau Buyle
Snel & gedetailleerd
Met onze laserscanners kunnen we op korte tijd een volledig gebouw opmeten en bijzonder nauwkeurige en gedetailleerde 3D-puntenwolken creëren. Je kan de plannen nadien aanvullen met eerder verzamelde data.
Het volledige plaatje
Zelfs de kleinste details en de moeilijkst bereikbare plaatsen ontsnappen niet aan de laserpulsen. We kunnen vanop meer dan 60 meter afstand data inwinnen, zodat we onveilige situaties vermijden.
In-house expertise
Ook voor 3D-scanning werken we ook alles in-house uit, waardoor alle ingewonnen informatie binnen onze kantoormuren blijft. Onze achtergrond als landmeter biedt een grote meerwaarde bij 3D-scanning.
Meetmethodes

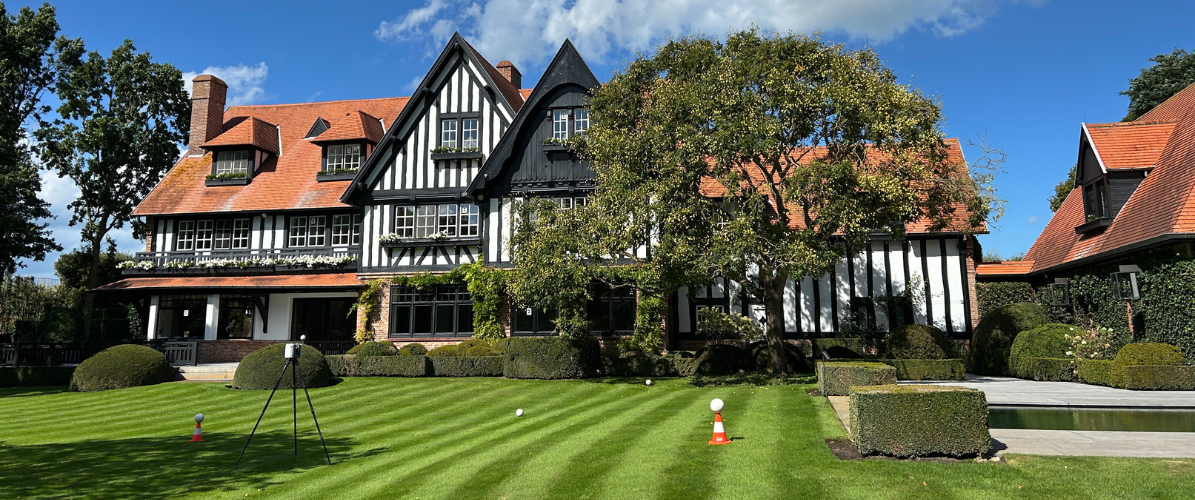

3D-scanning
Met behulp van terrestrische en mobiele 3D scanners brengen we elk detail in kaart. Hierdoor kunnen we op een veilige en snelle manier elk project in kaart brengen.

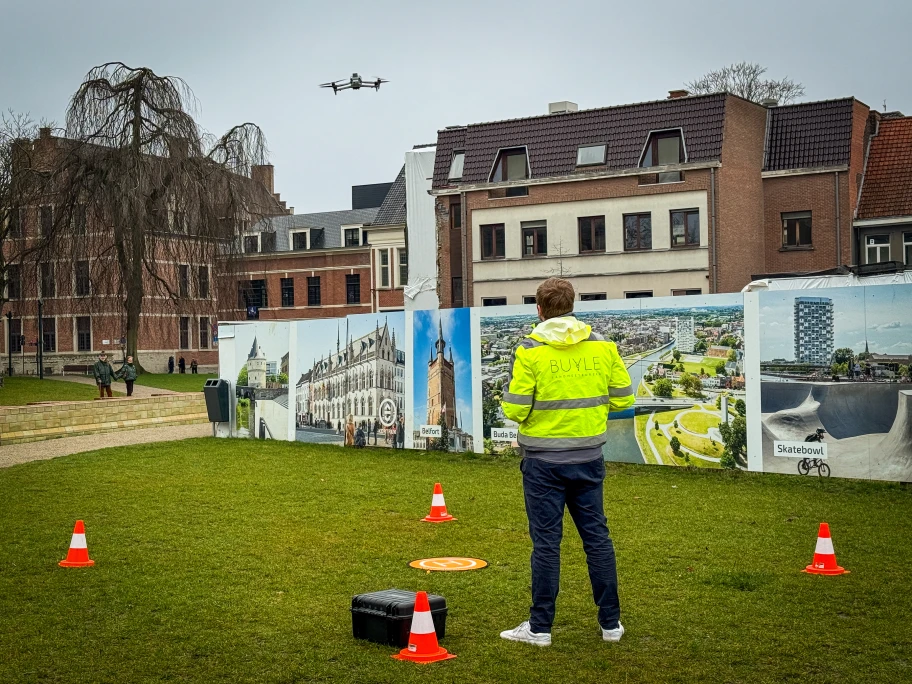

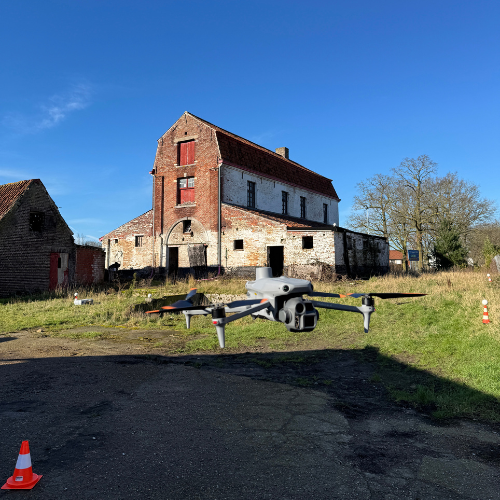

Drone

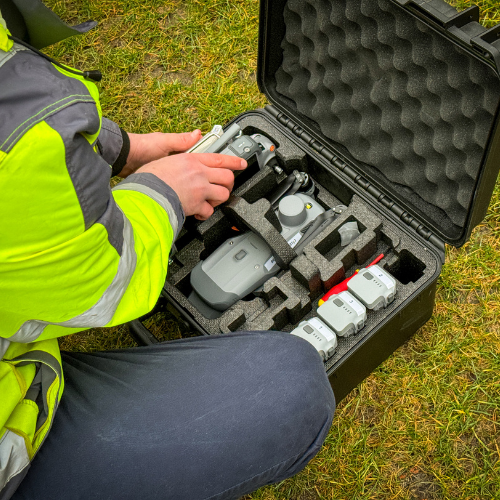

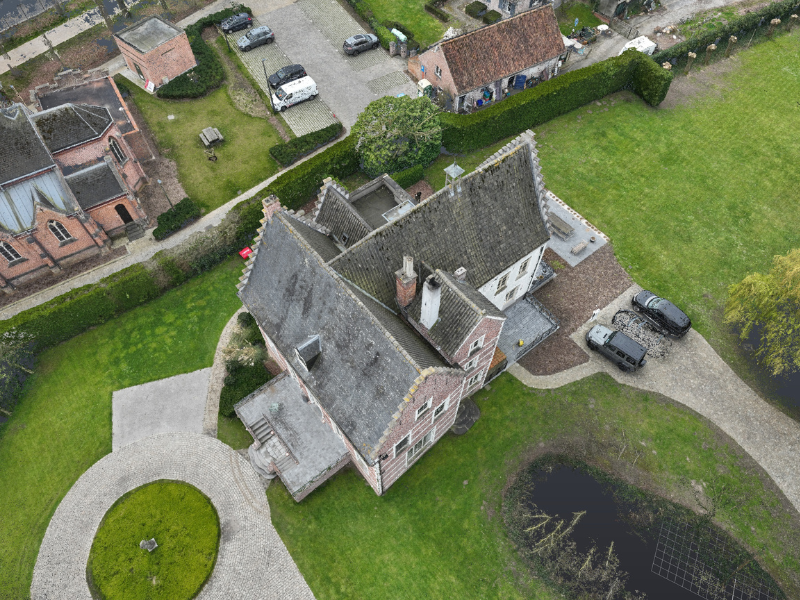

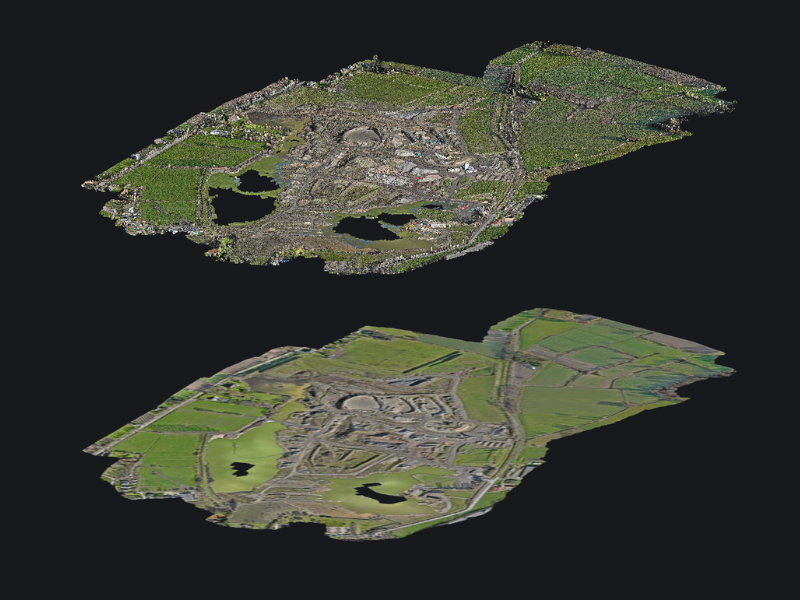

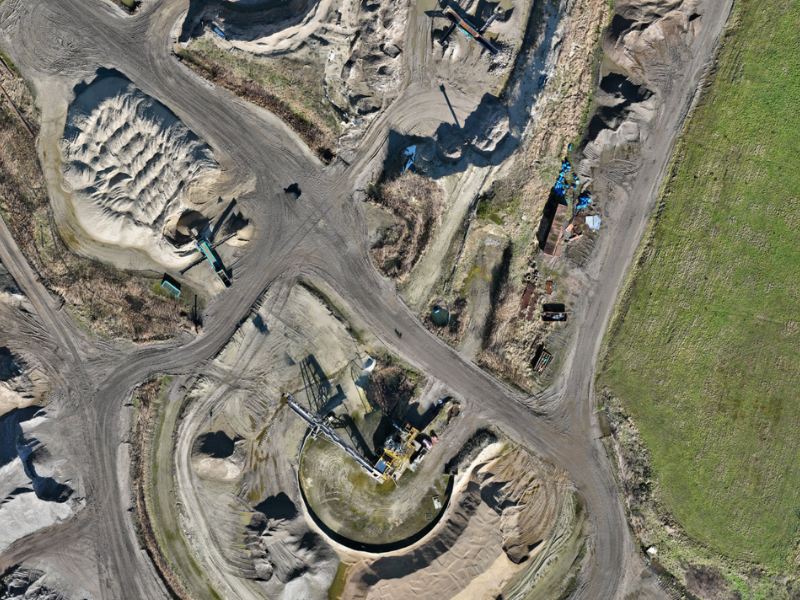

Met onze DJI Matrice 4E brengen we gebouwen en terreinen vanuit de lucht in kaart. Fotogrammetrie is een snelle en veilige manier om elementen in kaart te brengen.
Verwerkingen

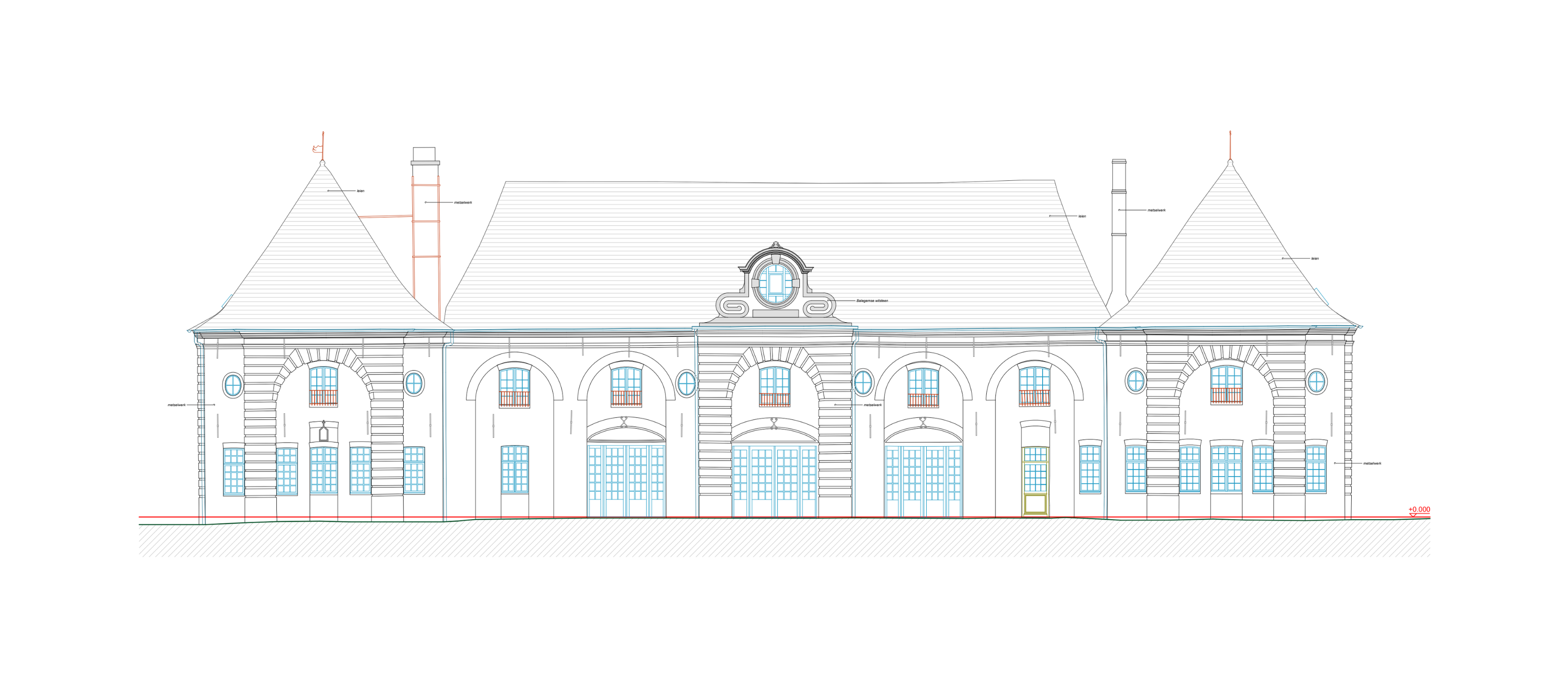

2D tekenwerk
Vanuit de puntenwolk is het mogelijk ontelbare snedes en aanzichten te gaan genereren. Die moeten nadien wel nog manueel verwerkt worden naar bruikbare plannen.

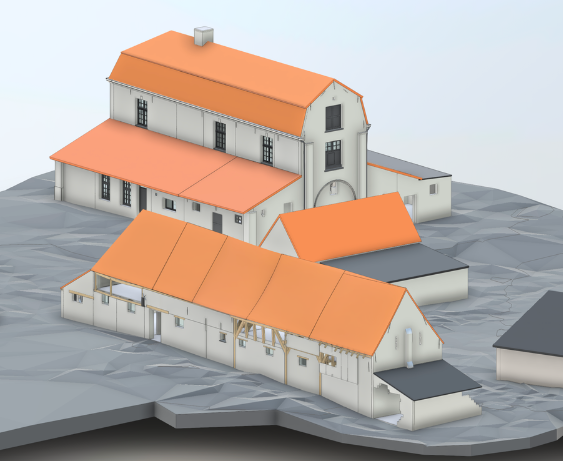

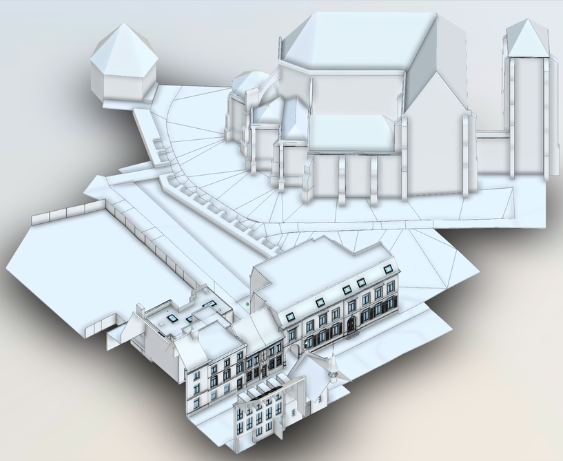

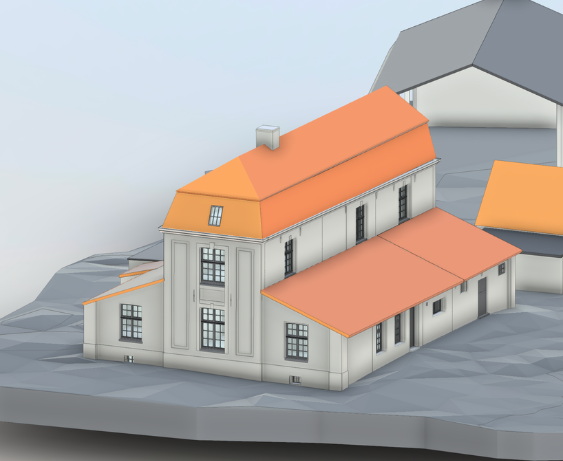

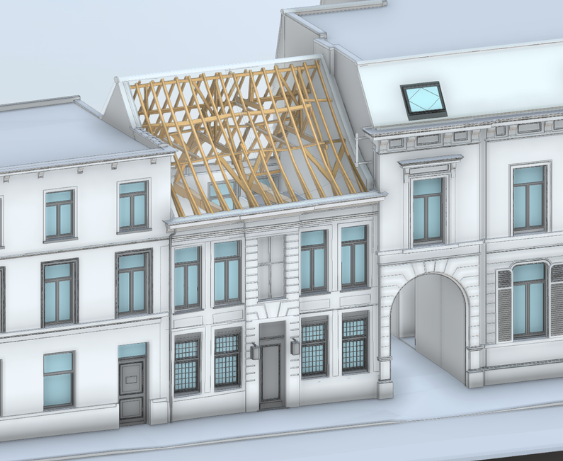

3D model in Revit
Werk je zelf al in 3D, dan kan het interessant zijn om de puntenwolk meteen te verwerken naar een 3D model. Wij werken hiervoor in Revit. Neem contact op voor meer informatie.
BIM
BIM is meer dan een 3D model, het is een manier van werken. Achter de schermen bouwen wij volop verder aan die aanpak, zodat we ook daar volledig op maat kunnen werken voor jouw kantoor.
Veelgestelde vragen
Bij landmeten en 3D scanning komt heel wat kijken. Om je eventuele vragen te beantwoorden, hebben we dit overzicht gemaakt. Niet gevonden wat je zocht? Laat het ons weten!

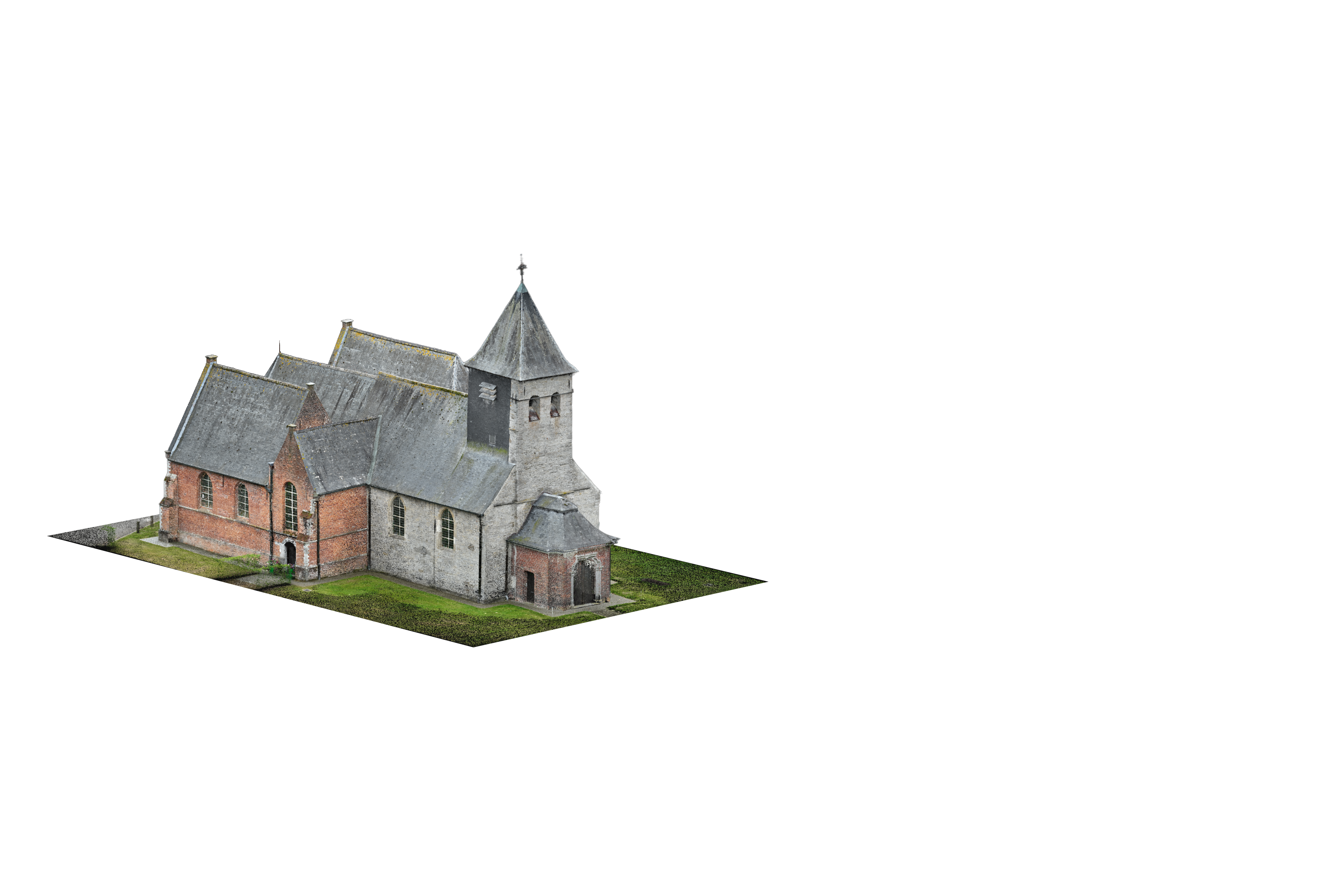

3D-scanning is een meettechniek die met laserscanners miljoenen punten vastlegt van bijvoorbeeld een gebouw of terrein. Die punten vormen samen een puntenwolk: een uiterst nauwkeurig digitaal beeld van de bestaande situatie. Op basis daarvan maken wij 3D-modellen of plannen in onder meer Revit of BricsCAD waarmee jij vlot verder kan werken.
Een 3D-scan project bestaat uit 3 grote fases.
1. De eerste fase is de 3D-scan waarbij we ter plaatse het project inscannen. We meten alle ruimtes in en laten hiervoor ook referentiepunten achter om eventuele latere fases terug op een nauwkeurige manier verder te kunnen werken.
2. Vervolgens gaan we over naar de puntenwolkverwerking. Hier gaan we de ruwe data van slechte data gaan uitfilteren (bijvoorbeeld: reflectie van spiegels en ramen) om daarna alles aan elkaar koppelen tot één grote puntenwolk. Dit is een ondergewaardeerde, maar heel belangrijke, fase om tot een goed eindresultaat te kunnen komen. Goede data brengt je al een grote stap dichter bij goede resultaten.
3. Tot slot gaan we tekenen of modelleren op basis van de uitgewerkte puntenwolk.
Geen paniek, wij gaan we puntenwolk voor jou omzetten naar een bruikbaar bestand waarmee je gewoon bent te werken. Dit kan PDF zijn, maar evengoed DWG of een 3D model om mee te werken in Revit, Sketch-up, Vectorworx of ArchiCAD.
Een 3D-scan biedt een veel hogere nauwkeurigheid en detailgraad dan een klassieke opmeting. Je krijgt een volledig digitaal beeld van de bestaande situatie, waardoor fouten, onnauwkeurigheden en verrassingen tijdens het ontwerpproces worden vermeden. Bovendien verloopt het meetproces sneller en efficiënter, met minder hinder op locatie.
Een 3D-scan is heel multifunctioneel. Wij zetten het vaak in voor de opmeting van de bestaande toestand van volledige gebouwen en hun dichte omgeving.
Maar evengoed zetten we 3D scanning in om kleinere elementen in te meten zoals bijvoorbeeld enkele ruimtes of trappen.
Dit hangt sterk af van de situatie.
Zijn er veel elementen aanwezig die voor reflectie zorgen? Blinkende elementen zoals spiegels, glas, inox, gepolierde steen, wateroppervlakken ...
Scannen we buiten en/of binnen?
Gelukkig zijn wij als landmeters getraind om in de meest extreme situaties toch correcte meetgegevens af te leveren. Controle is key. Gemiddeld is de nauwkeurigheid van onze 3D scans rond de 2-3mm.
De kostprijs van een 3D-scan hangt van verschillende factoren af. De grootte is er een van, maar zegt zeker niet alles. De grootste factor is de complexiteit in de indeling van het gebouw.
Het kan even vlot scannen zijn voor een lege industriële hal van 1000m² als een Vlaamse rijwoning waar stelselmatig volumes werden bijgebouwd.
Wil je een raming voor jouw project? Neem dan contact op met ons kantoor en bezorg, indien mogelijk, volgende zaken:
- Adres
- Foto's van het goed
- Eventueel een oude plannen - correct of niet
- Zelfgemaakte schematische voorstelling van de verschillende ruimtes
Als landmeters(-experten) zijn wij getraind om in elke situatie correcte en betrouwbare meetgegevens te capteren.
De huidige meettoestellen lijken eenvoudig te bedienen, maar dat maakt ze niet automatisch geschikt voor elk type project. Dankzij onze landmeetkundige expertise weten wij precies welke meetmethode en scanner het meest geschikt is voor het gewenste resultaat.
Er bestaan bijvoorbeeld terrestrische scanners (die stilstaand scannen) en mobiele scanners (die tijdens het bewegen data verzamelen). De ene is nauwkeuriger, de andere sneller. Wij kiezen steeds het juiste toestel voor de juiste toepassing, afhankelijk van de vereiste precisie en de doelstelling van het project.
Daarnaast bieden wij een volledig traject van meting tot uitvoering; we kunnen data georefereren in GNSS-coördinaten, juridische perceelsgrenzen bepalen en later ook uitzetwerk op de werf uitvoeren.
Wie voor Bureau Buyle kiest, kiest dan ook voor een ervaren partner die het project van begin tot einde mee opvolgt, met oog voor detail, kwaliteit en betrouwbaarheid.
Standaard is voorzien om alle vaste elementen in te tekenen. Dit gaat dan over muren, ramen, deuren, plafonds, balken en trappen. We horen graag waarvoor het plan zal dienen, dan voorzien we een uitwerking op maat.
Alles wordt uitgetekend zoals het is; dit bekent dus dat we geen standaardobjecten inplakken. We gaan de elementen één voor één uitwerken zoals het in realiteit is. Denk hierbij aan raamindelingen, dagkanten, deuren met omlijsting of blokdeuren, ...
Zoals je wel merkt zijn onze plannen standaard al vrij gedetailleerd, maar heb je toch nog twijfels, vraag gerust naar een voorbeeldplan!
Dat is zeker mogelijk. Vanuit een 3D-scan kan je kiezen of we in 2D uitwerken voor jou of in 3D. Het voordeel dat we met 3D scanning werken is dat we
- veel volledigere en gedetailleerdere data hebben
- zo veel plannen, snedes of aanzichten kunnen uitwerken als je wil zonder hiervoor te moeten terugkeren naar de werf
- de plaats van de snedes kan gekozen worden na opmeting
- ...
3D-scanning is de meetmethodiek terwijl 3D modelling de uitwerking ervan is.
Je kan met 3D scanning overgaan naar 3D modelling, maar evengoed naar 2D CAD.
